寰宇夺标® 大体积混凝土电脑测温一线通系统

实时远程监控,兼容有线、无线、GPRS等多种传输方式……

◆一线通系统:

  只需一个数据适配器和多个数据采集器和多个传感器,用一条数据总线将所有设备串联起来,即可在办公室的电脑上实时查看现场各个点的数据;
其中每个数据采集器有8个传感器通道(即每个数据采集器可以同时连接1~8个传感器);
远程传输兼容一线串联、无线、 GPRS (我们免费提供云服务器)等多种方式。
支持与测温数据相关的自定义逻辑的继电器输出控制。
支持智慧工地接口集成...

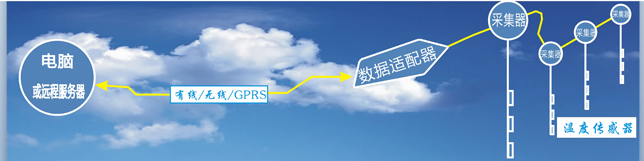

△一线通系统图



☉有线方式时,与计算机采用USB接口通讯;GPRS方式时,现场不需电脑。
☉有线数据传输距离>=1.2公里 ,GPRS方式无距离限制;
☉仅用一根数据总线串联所有的数据采集器,布线极简;传感器插接式连接,无需再拧螺丝;
☉每数据采集器可连1-8个传感器;多个采集器可叠层使用;
☉在办公室的计算机屏幕上实时显示数据、曲线和报表;也支持手机查看;亦可现场按钮巡检显示;
☉供电方式:数据总线寄生,不需要另外供电;14V安全电压;
☉适配器上另有蓄电池接入点,作为后备电源自动切换,不怕停电,来电自充;
☉每个采集器本身也有电子硬盘,每30分钟备份一次。
☉测量范围-50~153度,分辨率0.0125;
☉智能化、人性化的软件设计,有报警功能…
☉全部采用工业级芯片,☉防雨、防砸、抗雷击设计,
☉数据可同步上网远查功能
☉支持与测温数据相关的自定义逻辑的继电器输出控制 ,达到自动养护的目的。



◆一线通系统组件:

数据适配器:

    通过一条数据线将所有的现场采集器串联起来,数据基础传输距离1.2公里,数据适配器进行数据格式转换、中继、控制、并通过数据线向所有现场设备提供电能。数据适配器可以通过USB线直连到电脑、也支持通过无线电台与电脑通讯,也直接支持通过GPRS-DTU连接到远程服务器,使得通讯无距离限制。
    适配器上有蓄电池接入点,作为后备电源,自动切换,来电自充),使系统即使停电或脱离计算机也可自行工作。
    每套设备仅仅需要一台数据适配器即可。

数据采集器:

   置于现场,每个采集器上可接插1~8个温度传感器。可现场巡检和显示,可将数据上传到计算机或远程服务器中。同一条数据线上可以串联256只现场采集器。电源来自于数据线取电的电荷泵技术。
    每套设备需要多台数据 采集器,与测温平面布点数有关。

温度传感器及引线:

    在绑扎钢筋时或浇铸前,将传感器固定到待浇混凝土内设定位置和深度。传感器易用金属外壳保护,并已包含足够长、足够强力的引线。引线具有耐高温、刚拉断偿功能。 传感器内部已经整流,插接到采集器时不用区分正副极。
    【参见】:计算引线长度、 通用温度传感器

GPRS模块:

    PRS-DTU即GPRS模块,就是GPRS无线上网设备。用来将现场设备和远程服务器通讯。只要有GSM手机信号的地方均可用,该模式下的数据传输变得没有距离限制。
    每套设备仅仅需要一台GPRS模块。
    我公司提供高性能远程服务器(云服务)给正式客户免费使用。
    该模式下,用户不需配备有现场办公室电脑,不用安装任何软件。
    可用能上网的手机或电脑实时查看数据。

    GPRS模块是可选设备,仅仅需要GPRS传输时才选用。



继电控制器(选配):

每个继电控制器可同时控制八个负载设备,即每个继电控制器有八路控制输出。
每一路本身可以控制的负载是220V3A。可以通过加装使用交流接触器来控制更大的负载。负载可以是任意开关型的用电器,比如循环水的电磁水阀、蒸汽阀门、加热器的电源开关继电器、喷淋器的控制开关、送风排风机的电源控制器等等。
支持与测温数据相关的自定义逻辑的继电器输出控制 ,达到自动养护的目的
