大砼测温_全无线_系统使用手册
(最近修正：2015-02-09)
(1995~2013版的使用手册请在网站下载)

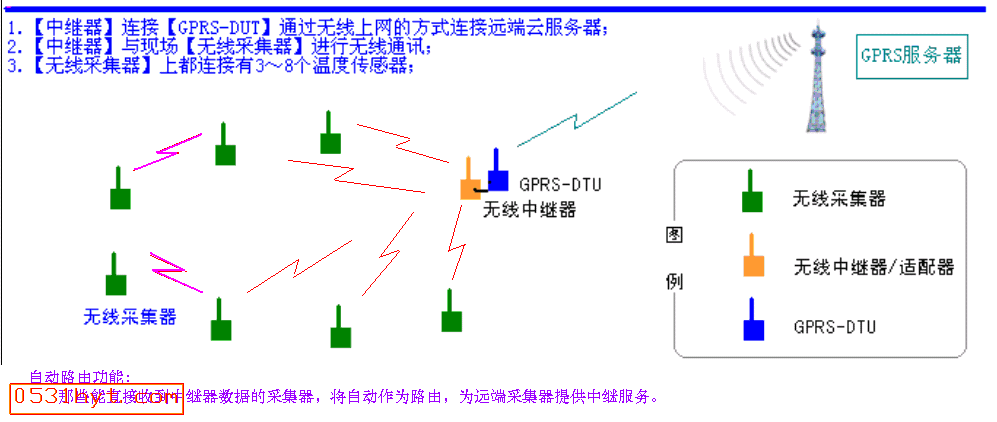

（图１：无线测温系统在使用GPRS/或CDMA上网方式时的托普图）
系统硬件连接
●【大砼测温全无线系统】即【大体积混凝土电脑测温全无线系统】是几种产品中科技含量最高的一种，是我公司积累了２０多年（从1994年）的实践经验和科技力量的杰作，解决了大量的技术难题（比如无线采集器使用１节锂电池时的续航能力大于28天、30组乘以64个采集器同时发送的空中数据也不会碰撞冲突、无线传输距离远等等）。这套产品价位低、实时性好、操作工作量小、安装极其方便、产品成熟，故特别推荐。
根据实际所有用户的情况，用不了一个工程，即可将所有设备投资收回。因为除了传感器，其他的部分都是可以重复使用的，以后的工程中就不需要再进行这些硬件设备的投资了。
一、【大砼测温全无线系统】的组成：
本系统主要由：一台【主无线中继器】、多个【无线采集器】、数个【传感器】组成。根据用户使用的通讯方式，分为云服务模式和现场监控电脑模式和定时记录仪模式，本文是对【云服务模式】的解说：
● 云服务模式：如果用户使用云服务模式，需要一台【GPRS】（或【CDMA】）的上网设备，我们称之为【ＤＴＵ】。
● 云服务方式的优点是：用户在现场不需要放置测温专用的电脑，ＤＴＵ上网与距离无关，用户不用安装软件，用任意能上网的电脑或手机都可随时通过网页（也可通过客户端软件）查看数据，没有距离的限制。云服务器由我们厂家提供给用户免费使用，在国内已有６个服务器集群提供不间断服务。
☉图１展示了最常用拓扑方式：整个系统仅需要一台中继器即可。
☉无线中继器和DTU：

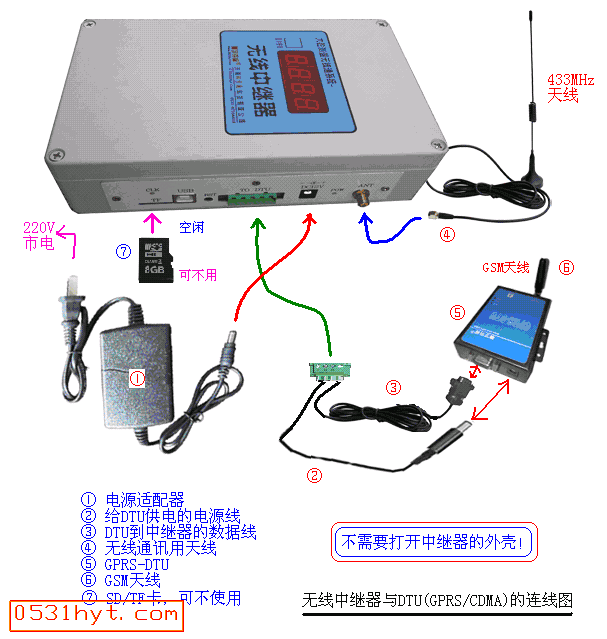

（图２：中继器、ＤＴＵ及连接示意图）
注：2015年版的无线中继器，支持各个无线采集器之间的自动路由功能，同时该款无线中继器支持插入内存卡(支持到小于等于8G容量的miniSd卡，可不使用)作为冗余的储存介质。
☉无线采集器：

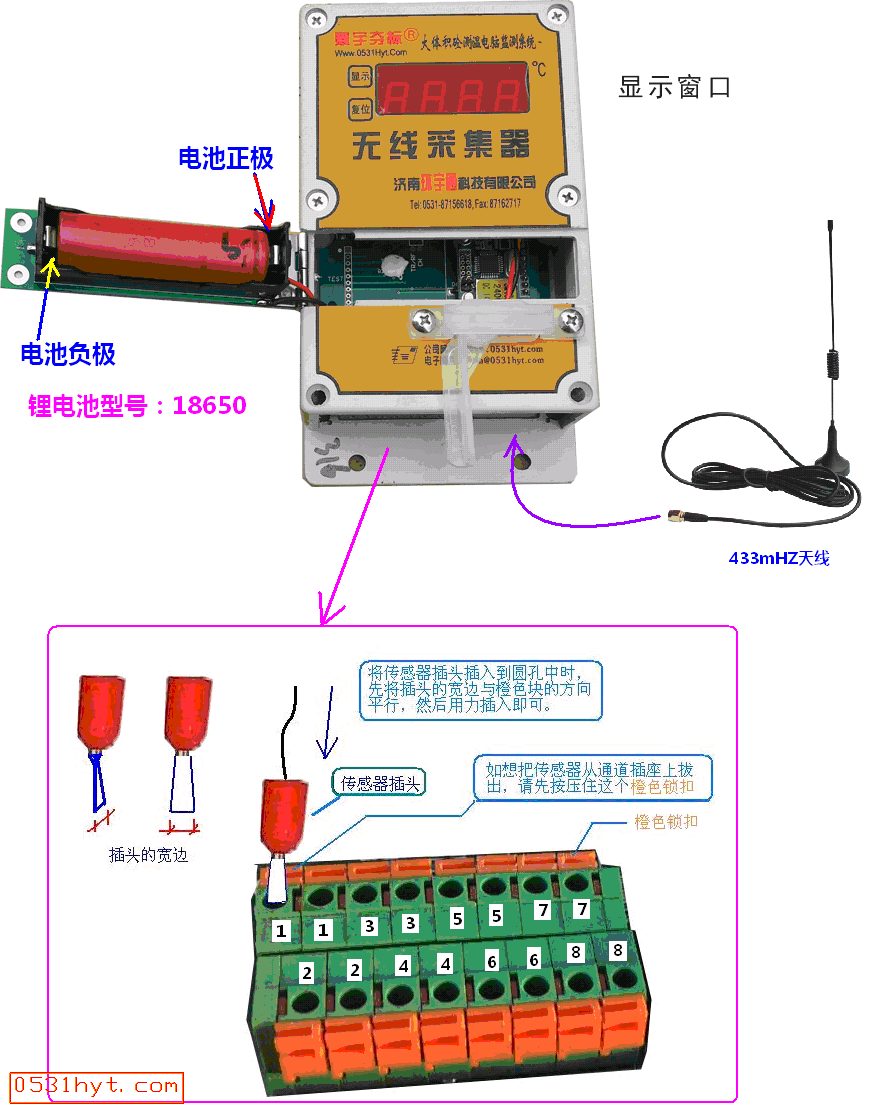

（图３：无线采集器及局部）
☉现场立面上传感器的布置：
现场传感器的布置如下图所示。

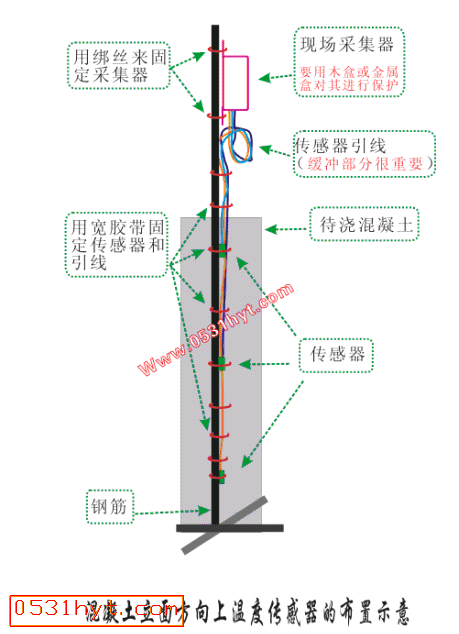

（图４：立面方向上的传感器布置及绑扎）
采集器离混凝土上表面应该大于１米（为了防止采集器被刚刚浇铸的混凝土弄脏弄湿和飞溅上泥水，也为了现场观察数据时不用弯腰）。取一根钢筋，长度是混凝土厚度＋1.2米，事先将传感器按图示方法绑其上。在待浇混凝土区域的钢筋网验收时，即可将这个绑扎了传感器的钢筋插入到钢筋网中，下面插到底板钢筋网的交叉处，上面与钢筋网最上表面的钢筋固定到一起（用绑丝）。图中所示的【无线采集器】可以在浇铸混凝土后的１～６小时内再挂上，所以，传感器的引线的上头（插头部分）应该在连接【无线采集器】前用塑料袋包好进行保护。
同一个立面的传感器数量与混凝土厚度有关，最上面的传感器引线一般取1.2米，最下面的传感器引线取1米＋混凝土的厚度，中间的传感器按深度平分。间距不宜大于600mm。
传感器的引线长度可以通过我们网站的在线工具来计算得出http://www.0531hyt.com/products.asp 。

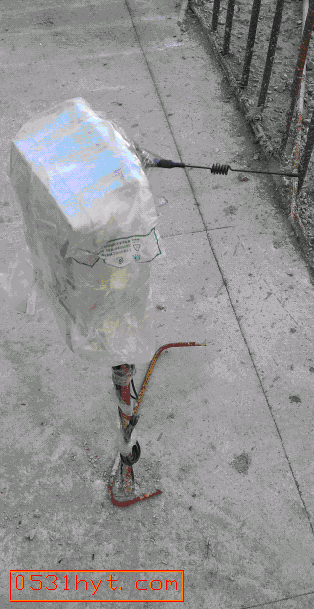

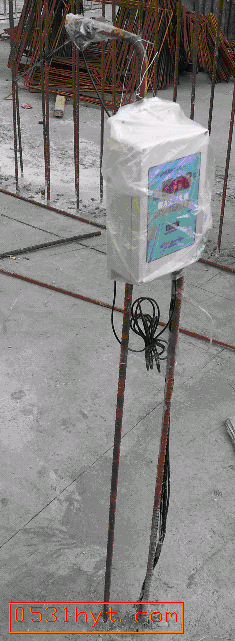

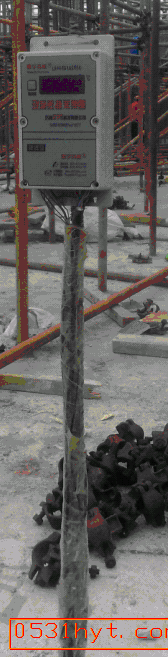

（图５：现场无线采集器工作照）

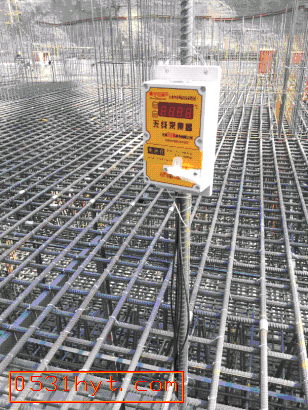

（图６：现场无线采集器工作照）
● 【无线中继器】和【ＤＴＵ】的连接：
大家知道，【ＤＴＵ】类似于手机上网的设备，根据制式不同分为是ＧＰＲＳ无线上网设备或ＣＤＭＡ无线上网设备。中国移动和联通公司支持ＧＰＲＳ制式无线上网，中国电信仅仅支持ＣＤＭＡ无线上网制式。我们的ＤＴＵ一般采用ＧＰＲＳ制式，不仅仅是因为运营商的问题，还因为资费：如果用移动（或联通）的ＧＰＲＳ上网，每个月５元包３０Ｍ的流量就够用了，但如果用电信的ＣＤＭＡ上网，费用往往不仅仅是N倍。所以仅仅在没有ＧＳＭ（指移动和联通）信号或ＧＳＭ信号很弱的情况下才使用ＣＤＭＡ。用户订货时如果没有特别指明，默认发货都是ＧＰＲＳ模式的ＤＴＵ（参见图２）。
☉请注意：
需要检查以下几点后才能给设备通电：
1、不需要打开中继器的外壳；
2、无线中继器使用的是220V转12V2A的【电源适配器】，不使用电池供电；
3、DTU的电源来自于无线中继器；
4、无线中继器和DTU之间数据线的螺丝要旋紧以防接触不良；
5、无线中继器和DTU都要牢靠地连接自己的天线，天线不能混用；
6、DTU内要事先插入手机SIM卡，SIM卡上要开通GPRS流量包月、卡上有足够的余额；插卡之前要断电。（注：按20个采集器，每30分钟间隔采集一次，每月 31天，流量不大于30M，可以选用当地５元包３０Ｍ流量的套餐）
【无线中继器和ＤＴＵ】可以放在现场办公室内，而把天线伸出到室外靠近工地的一边；
【无线中继器和ＤＴＵ】建议放在基坑坑边上（高处）（放到一个电表空箱内，把天线伸出来），这样信号会更好；
使【无线中继器】的天线能"看到"各个【无线采集器】的天线为最好。此时，可能需要用一个长的电源插排，将市电引到中继器附近。请注意用电安全，请注意室外设备的防雨、防雷、防晒、防破坏，
……有的用户把设备套上塑料袋，然后放入一个现场的电表箱，把天线伸出箱外，就解决了这个问题。
●数据的在线查看：
☉第一步：给【无线中继器和ＤＴＵ】供电；
☉第二步：然后现场将各个【无线采集器】和事先备好的【传感器】相连，注意检查１、无线采集器要和其的天线连接牢靠，２、无线采集器要和其的电池连接牢靠，３、按下无线采集器的显示按钮进行检查各个传感器连接是否牢靠（请参见后面对【无线采集器】针对性描述）；4、检查无误后按一次无线采集器的复位键。
☉第三步：使用电脑或手机的浏览器（也可使用手机客户端）登录，键入地址：
http://www.0531hyt.net或http://GPRS.0531HYT.COM 或 http://G.0531HYT.COM
正式用户名是dtu的Id的后５位数字，初始密码是:1234；
（用户名不能改，密码可以改。第一次登录后，系统提醒您请一定改密码哦）；
在这里可以查看网站使用说明、进行诸如查询间隔、温差报警、用户权限等等参数的设置、以及用报表、excel、图形等方式查看测温数据等；还可以在这里设置温差和设备故障时用短信通知。手机客户端的下载也在这里，支持安卓、苹果等６种系统，也可直接使用手机的浏览器。
下面是一些应用截图，具体的说明请在网站查看：
（图：网站上显示的[最近一次数据]）

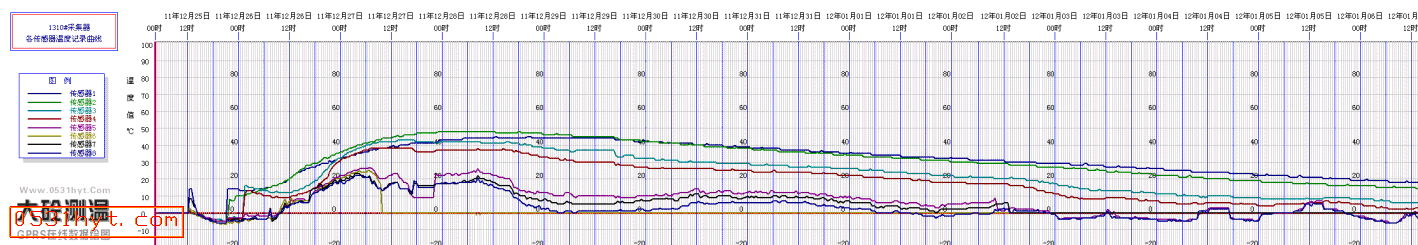

（图：网站上显示的[某段时间某个站点的温度曲线图]）
●【无线采集器】的外观：

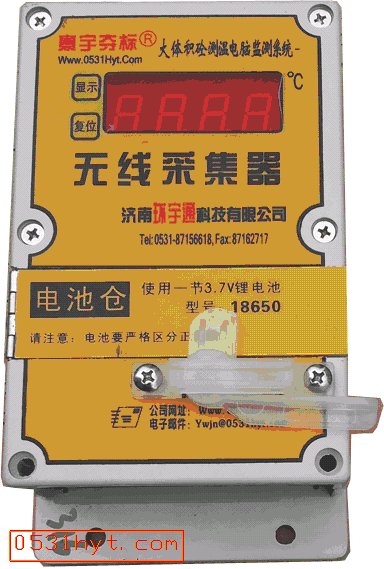

（图：2015版无线采集器的外观,新增了可以方便更换电池的电池仓部分）
无线采集器安放到现场，使用1节标准18650锂电池作为电源。需要安装433MHz的匹配天线才能进行无线通讯，需要连接预埋到混凝土内的温度传感器才能测温。
●【无线采集器】的传感器通道：
☉传感器插口序号：
每个【无线采集器】有８个传感器通道，可同时连接1～8个【温度传感器】，如下图所示：

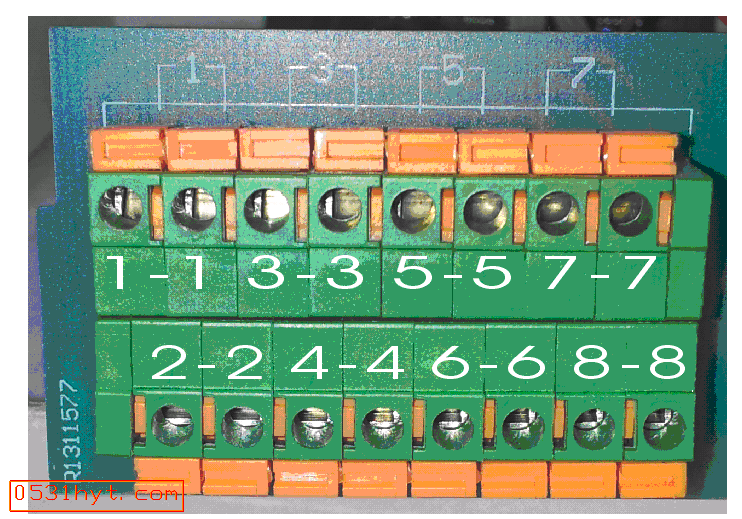

（图： 无线采集器传感器插口编号）
传感器的接口是成对的，因为传感器使用的是两根引线。传感器接入时：使用平口小螺丝刀压下相对应的橙色锁扣（橙色块），将引线插入到接口，拿开螺丝刀即可。插头平行于橙色锁扣，更容易插入。注意：一个传感器的两条引线，只能分别接驳到同一编号的两个插孔中。传感器拔除时：使用平口小螺丝刀压下相对应的橙色锁扣，将引线从接口拔除。
未使用的传感器通道接口空着即可，不要插入任何东西。
传感器的插头部分（插针是左右扁平的, 扁平面水平插入时容易）可直接插入到对应的传感器插口中，同一个传感器的两条引线插头不再区分正负极（内部已整流）。如果要从压(押)线端子中取出传感器插头，按下对应的小小按钮块即可松开锁定。

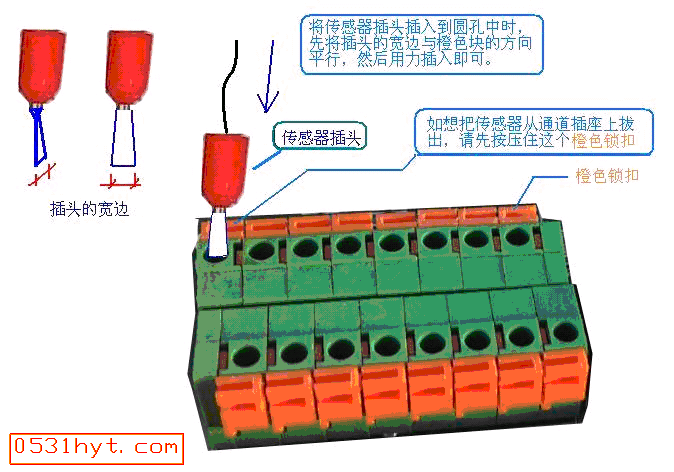

（图：传感器插入或拔出时的技巧）

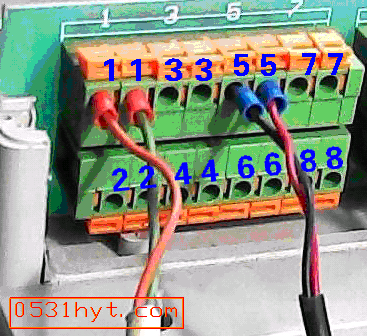

（图：本图中在１＃和５＃通道插入了传感器）
●【无线采集器】的【显示】按钮：
现场【无线采集器】同时提供了现场显示测温数据的功能。为施工人员提供了方便。如果想在现场显示测温数据，只需要按下【无线采集器】上的〖显示〗按钮。
☉按下显示按钮后显示内容释义：
- I d - 设备的站点编号，范围从01～64（所有版）
N N N N. 设备的内部时间的时和分（2015版）
?.S N 1. 设备的?.SN1. ,第一个显示为?.时表示显示的是ＳＮ１,(2014版）
-.S N 2. 设备的-.SN2. , 第一个显示为-.时表示显示的是ＳＮ２,(2014版）
_.S N 3. 设备的_.SN3. , 第一个显示为_.时表示显示的是ＳＮ３,(2014版）
Ξ.1 1 0. 第一个显示为Ξ.时表示显示的是无线信道，默认110, (2014版）
d = a a 等号右侧是设备时钟的日,(2013版）
h = b b 等号右侧是设备时钟的时,(2013版）
n = c c. 等号右侧是设备时钟的分,(2013版）
1 = c c. 等号右侧是设备传感器１的温度值（所有版）
2 = c c. 等号右侧是设备传感器２的温度值
3 = c c. 等号右侧是设备传感器３的温度值
4 = c c. 等号右侧是设备传感器４的温度值
5 = c c. 等号右侧是设备传感器５的温度值
6 = c c. 等号右侧是设备传感器６的温度值
7 = c c. 等号右侧是设备传感器７的温度值
8 = c c. 等号右侧是设备传感器８的温度值
U = c c. 等号右侧是设备电池的电压值，当电压值小于3.8V时，用户需要给电池充电。
●关于【无线采集器】的ID号：
原则：同一个中继器下的无线采集器的ＩＤ号具有唯一性、连续性，从小到大排列。
每个【无线采集器】都有一个ＩＤ号，在软件中对应于【站点号】，范围是数字０１至６４。在同一个中继器下的各个采集器的ＩＤ号都应该是唯一的，从最小的０１号开始依次增大，同一个工地上的采集器ＩＤ号不能重叠。
当用户开始使用无线采集器时（通常是第一次使用时），应查看一下各个无线采集器的ＩＤ号，看是不是有重复的，看一下ＩＤ编号是否连续，否则需要调整他们的编号或重新给它们编号。
▼下面叙述了如何给无线采集器重新编ID号，这个一般出厂时都已经设定好了，在现场仅仅需要时才进行：
☉第一步：用小螺丝刀拧下无线采集器的前外壳上的所有螺丝，然后取下无线采集器的前外壳，可以看到如下图的显示模块：
☉第二步：按一下【复位】按键，然后按一下【SEL】按键，显示板上立刻显示-id-,其中id是这台无线采集器上的原有的ID号，你同时会看到id号左右的减号"-"是闪烁的。
☉第三步：按下【S1】按键，你会发现ID号的个位在改变，当个位变到你需要的ID号的个位时，请放开【S1】键；

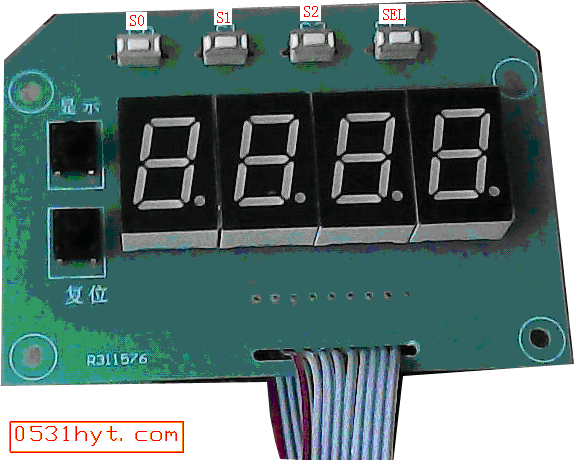

（图：无线采集器内部的显示模块上共有６个按键）
（图：另一个版本，无线采集器内部的显示模块上共有６个按键，）
☉第四步：按下【S2】按键，你会发现ID号的十位在改变，当十位变到你需要的ID号的十位时，请放开【S2】键；
☉第五步：按下【S0】键３秒，设备保存你刚刚设好的ID号，自动关闭显示；
☉第六步：按下【显示】按键，检查你的ID号是不是保存成功；
▼请注意检查以下几点：
１、同一个中继器下的无线采集器的ＩＤ号应具有唯一性（不重复）；
２、同一个中继器下的各个无线采集器的ＩＤ号应具有连续性（不跳号）；
３、同一个中继器下的无线采集器的最小ＩＤ号应该从０１开始（从小到大）；
●关于无线采集器的【电池】：
【无线采集器】使用的是一节锂电池，如下图所示
（图：2015版无线采集器中使用的标准的18650锂电池样本）

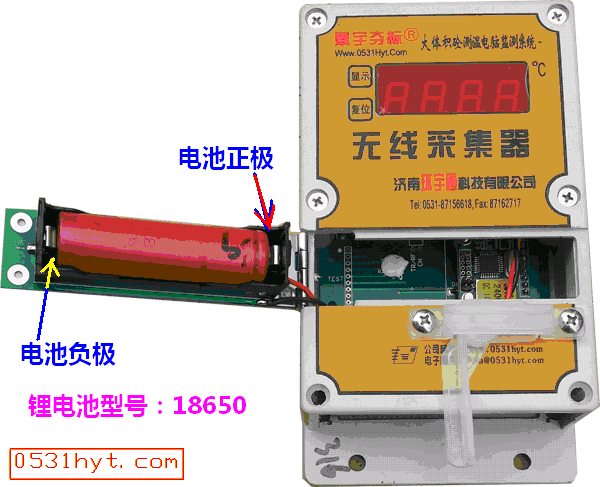

（图：2015版无线采集器中使用１节标准的18650锂电池）
☉如何给设备换电池：
在网站上或ＰＣ端或手机客户端，都可以看到各个无线采集器上的电池的电压和电量，当电量余量为一格时或电压低于3.7Ｖ时，就需要取下该【无线采集器】上的锂电池，拿去充电了；不要忘了给采集器换上充满电的电池。
从【无线采集器】上取下电池的步骤：
☉第一步：打开【无线采集器】的电池仓；
☉第二步：取下锂电池体即可；
给【无线采集器】上装上电池的步骤：
☉第一步：打开【无线采集器】的电池仓；
☉第二步：将已经充好电的锂电池放入电池盒内，一定注意正负极性，并确保接触良好；
☉第二步：关闭电池仓并锁好；
☉如何给锂电充电
电力不足的锂电，需要及时充电。要求使用专用的充电器。充电器上的指示灯为红色时，表示正在充电中，充电器上的指示灯变为绿色后，便表示已经充满。
（锂电池一定要正确使用，否则可能出现危险。关于锂电池的正确使用知识，请在网上自行查找资料）
了解一下【无线采集器】的扩展功能：
【无线采集器】可作为【8通道定时测温记录仪】使用
无线采集器是一个多用途的设备，无论使用无线电传输数据与否，它内部都同时是一台８通道的定时记录仪。（此时，它等同于我们公司的另一个系列产品中的型号为【ＴＲ８】的"现场定时测温记录仪"）。与云服务模式无关，要了解详情，请参见对应手册。
●无线采集器作为【8通道定时测温记录仪】用：
【无线采集器】充当【8通道定时测温记录仪】时，数据记录间隔是３０分钟一次（此间隔是固定的，即每隔半个小时自动测量一次数据并保存到自己的电子硬盘内），容量是一个月。内部的电子硬盘空间是循环使用的，意思是：下个月同一个时间的数据会覆盖上一个月同一个时间的数据。举个例子：2月18日19点30分的数据会覆盖在1月18日19点30分的数据的位置。所以，用户必须在一个月内将数据转存一次。
【无线采集器】充当【8通道定时测温记录仪】，那么本小节以下的叙述中就将【无线采集器】称为8通道【定时测温记录仪】。与云服务模式无关，要了解详情，请参见对应手册。
●使用【USB数据转存器或SD卡】，将【定时测温记录仪】内的数据转走：
与云服务模式无关，要了解详情，请参见对应手册。
版本历史：1994,1995，1997，2001，2003，2005，2007,2008,2010,2012,2013，2014,2015，2016
技术参数：
无线采集器（工业级标准）
１、设备工作环境温度：－４０～８０℃；
２、测量范围：-55℃～153℃，支持传感器的最大分辨率为0.01℃。
４、最大集连数：无限制，但为了响应速度，建议同一个数据中继器下的无线采集器最好控制在64台以内；
５、每台无线采集器的可以连接的传感器个数：１～８个；
６、无线采集器到传感器长度：０～５m；５～１８０m（定制）；
７、供电方式：无线采集器使用一节18650(3.7V～4.3V)标准锂电池；
８、测量方式：自动巡检／触发巡检；
９、八路AD测量和无线发送总时间<0.45秒,数据分辨率0.0125,25℃时的误差<=0.3℃；
10、无线采集器仅在发送数据时耗电，其他时间休眠，每次发送数据耗时<=0.45秒;
11、2014版以前无线采集器同时可作定时记录仪使用。
12、2015版无线采集器之间支持数据的自动路由；
13、2016版无线采集器支集成定时记录备份、无线转发、自动组网、ＳＤ卡、ＵＳＢ等多种功能；
无线中继器
１、设备工作环境温度：－２０℃～８０℃，放置于室内或现场的保护盒子内；
２、与计算机接口：免驱动的全速USB，即插即用；
３、无线扩频技术，最大通讯视距３千米。由于功耗、无管、天线、现场障碍、机电干扰等原因，无线中继器和各个无线采集器距离最好控制在200m内 （与出厂设定的无线发射功率有关）；
４、电源电压：通过电源适配器将AC170V～240V/50～60Hz市电变成5V使用；ＤＴＵ使用中继器上输出的电源；
５、数据收发指示；
电子产品，请注意防潮防雨防雷防砸防摔防盗…；
有关测温方案、传感器布置方式等以及更多更新的技术资料，敬请访问:http://www.0531hyt.com
注：【无线测温系统使用电脑方式】的《使用说明》另文阐述。
