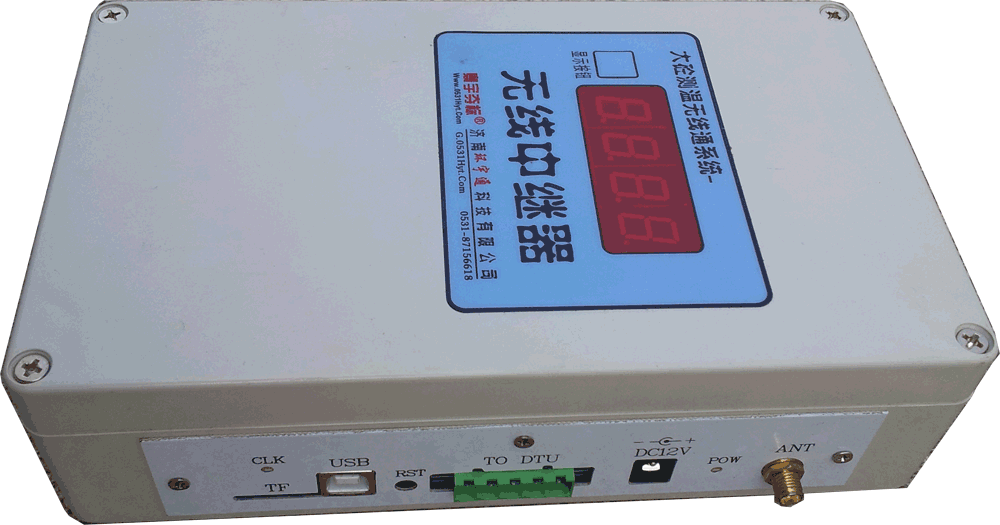

• 下面这宝贝是【无线中继器】:
  •        一个测温工地上仅需一台。




  • 下面这宝贝就是【DTU】:
  •    一个测温工地上仅需一台,配合中继器使用。
           DTU是无线上网设备,分为GPRS格式(使用移动或联通公司的SIM卡)、CDMA格式(使用电信公司的手机卡),现在和将来也可使用3G和4G、5G模式的DTU。


    例如:GPRS-DTU即GPRS模块,就是GPRS无线上网设备,用来将现场设备和远程服务器通讯,只要有GSM手机信号的地方均可用;
  • 使数据传输变得没有距离限制;
  • 每套设备仅仅需要一台DTU模块。
  • 我公司提供高性能远程服务器(云服务)给正式客户免费使用。
  • 该模式下,用户不需配备有现场办公室电脑,不用安装任何软件。
  • 可用能上网的手机或电脑实时查看数据
  •

  • 下面这宝贝就是【无线采集器】:
  •        一个测温工地上需要多台,与平面测点相关; 每个无线采集器有8个传感器通道。




  • 下面这宝贝就是【温度传感器】:
  •        分别插入到对应的采集器的对应传感器通道内使用。

        温度传感器及引线。在绑扎钢筋时或浇铸前,将传感器固定到待浇混凝土内设定位置和深度。传感器易用金属外壳保护,并已包含足够长、足够强力的引线。引线具有耐高温、刚拉断偿功能。 传感器内部已经整流,插接到采集器时不用区分正副极。

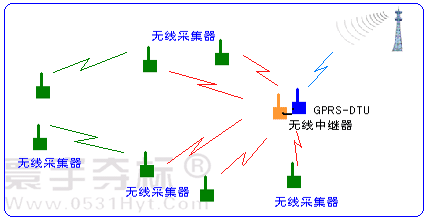

  • 无线通系统云服务模式时的拓扑图:
  •
    1.每个【无线采集器】上可以连接3~8个温度传感器;
    2.【中继器】与各个【无线采集器】进行无线通讯;
    3.【中继器】连接【GPRS-DTU】,通过无线上网方式连接到云端服务器;
    4.自动路由功能:那些能接收到【中继器】命令的【采集器】,会自动兼任路由,为远端【采集器】担当 中继 中继;

    ☉云服务器和无线中继器之间、无线中继器和各个无线采集器之间都是无线通讯,
    ☉其中每个无线采集器有8个传感器通道(即每个采集器可以同时连接1~8个传感器);
    ☉远程传输支持GPRS和CDMA 等多种方式 ;(我们免费提供云服务器);
    ☉每个无线采集器分别用一节锂电供电 ,仅在发送数据时才耗电0.45秒,其他时间休眠,充一次电能用14~80天;
    ☉现场最大支持4级无线中继器进行路由;组网完全自动化,不用人为干预;
    ☉用户使用能上网的电脑 或手机即可随时随地查看现场数据,无距离限制;甚至用户不用安装软件;
    ☉无线采集器可以同时做8通道定时记录仪使用。

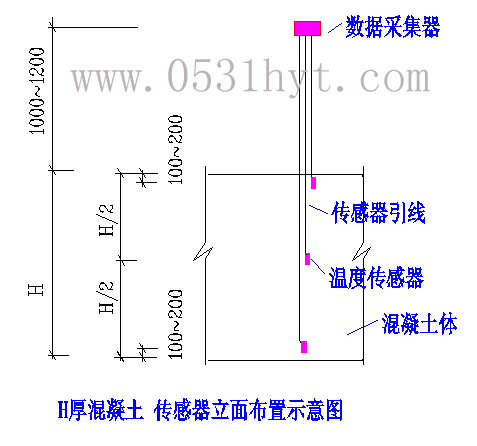

  • 现场传感器在立面方向上的布置:
  •


  • 无线采集器及部分细节:
  •




  • 无线中继器与DTU连接,云服务方式:
  •




  • 云服务方式的优点:
  •
        现场不需放置电脑,DTU上网与距离无关,不用安装软件,用能上网的电脑或手机都可随时随地查看数据,支持网页和客户端APP,数据可推送。

        云服务器由我们厂家提供给用户免费使用,在国内已有6个服务器集群提供不间断服务。





  • 温度传感器及引线:
  •
        在绑扎钢筋时或浇筑前,固定到待浇混凝土内设定位置和深度。传感器已用金属外壳保护,并已包含足够长、足够强力的引线。引线具有耐高温、温度补偿功能。传感器内部已整流,插接到采集器时不用区分正负极性。


  • 无线采集器现场工作照:
  •

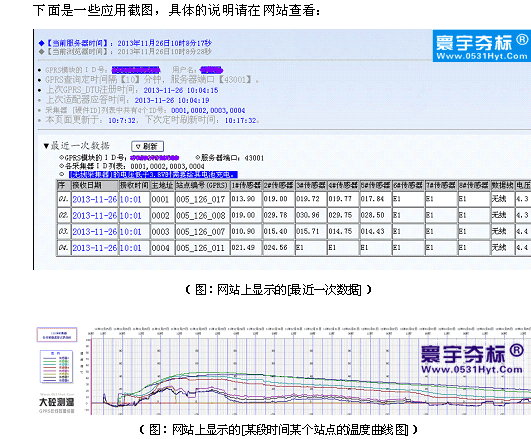

    下面是一些应用截图,具体的说明请在[www.0531hyt.net数据网站]查看:
    (截图:数据网站上显示的[最近一次数据])
    (截图:网站上显示的[某段时间某个站点的温度曲线图])
